什么是水準儀的i角水準儀的視準軸在垂直方向與水準軸的夾角。

水準儀產生i角變化的原因：

是儀器本身的結構與外業工作條件的變化而致儀器中的十字絲

是固定在上下的V形槽中下面的V形槽由彈簧支撐著上面是一個

壓緊調節螺絲。由于因內部與外界環境條件的變化如溫度、濕度、

震動的變化它會產生i角微小的變化或者由于其它內應力的變化

而產生不同程度的變化也是不足為奇的。

在用戶說明書中已明確水準儀的i角可由用戶自行調整。請參

照水準儀說明書自行調整。

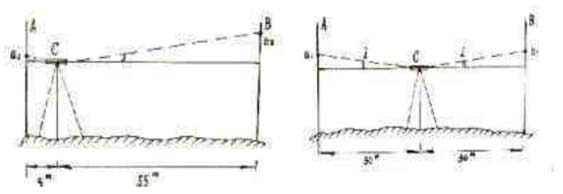

現在再扼要地介紹水準儀i角的測定辦法如圖所示

將水準儀置平在二支水準標尺的中間儀器距標尺約30米或40

米前后大約等距離讀取標尺上的讀數得到二點的高差值。搬遷儀

器至二支標尺的一內側或外側均可此時儀器至標尺的距離分別為

近距離的標尺只是幾米而遠距離的標尺已是幾十米。同樣測量這

二點的高差值如果二次測得的高差相等說明儀器i角為零。高差

不等就說明儀器存在著i角的誤差。

如：

儀器在中間讀取A尺的讀數a10962 B尺的讀數b11062儀

器在一側讀取A尺的讀數a20835 B尺的讀數b20933

h1106209620100 h2093308350098

h009801002 mm

按小角公式計算i角

iΔ·ρs = 2 mm × 206265” / 60000mm = 41 / 6 ” = 7”



i角的測定也可以按照將水準儀可以放置在二支水準標尺二外側的方

法測定儀器的i角。道理是一樣的正確的a4值是

a4 = a1’- a2’+ a3’

水準儀i角的允許誤差

水準儀i角允許誤差的概念應該說有三方面的涵義也是三種情況下

的不同要求

1. 出廠時工廠調校的允許誤差、

2. 用戶調校時的允許誤差、

3. 測量等級或規定所要求的允許誤差。

如徠卡NA2 i角的允許誤差

出廠調校為±8”

用戶調校為±20”但是

根據我國國家水準測量規范和工程測量規范的要求用于一、二等水

準測量的水準儀儀器的i角不應超過 15”用于三、四等水準測

量的儀器儀器的i角不應超過 20”。

所以在用徠卡水準儀NA2加GPM3測微分劃板進行一、二等水準測

量時儀器的i角必須調校至15”以內在進行三等以下水準測量

時儀器的i角應在20” 以內。

改正水準儀i角的方法就是轉動V形槽上面螺絲釘的位置旋進或旋

出。儀器處在不同的位置請注意加減符號。

朋友們儀器經過長途運輸、儀器經過長期作業、儀器操作環境

的不斷變化、均可能使水準儀的i角發生變化所以經常性地、自

覺地、定期地檢查與調節水準儀的i角不僅是確保測量精度的需要

也是我們測量人員的美德。
